Модуль HPE Synergy 480 Gen10 Compute 871940-B21

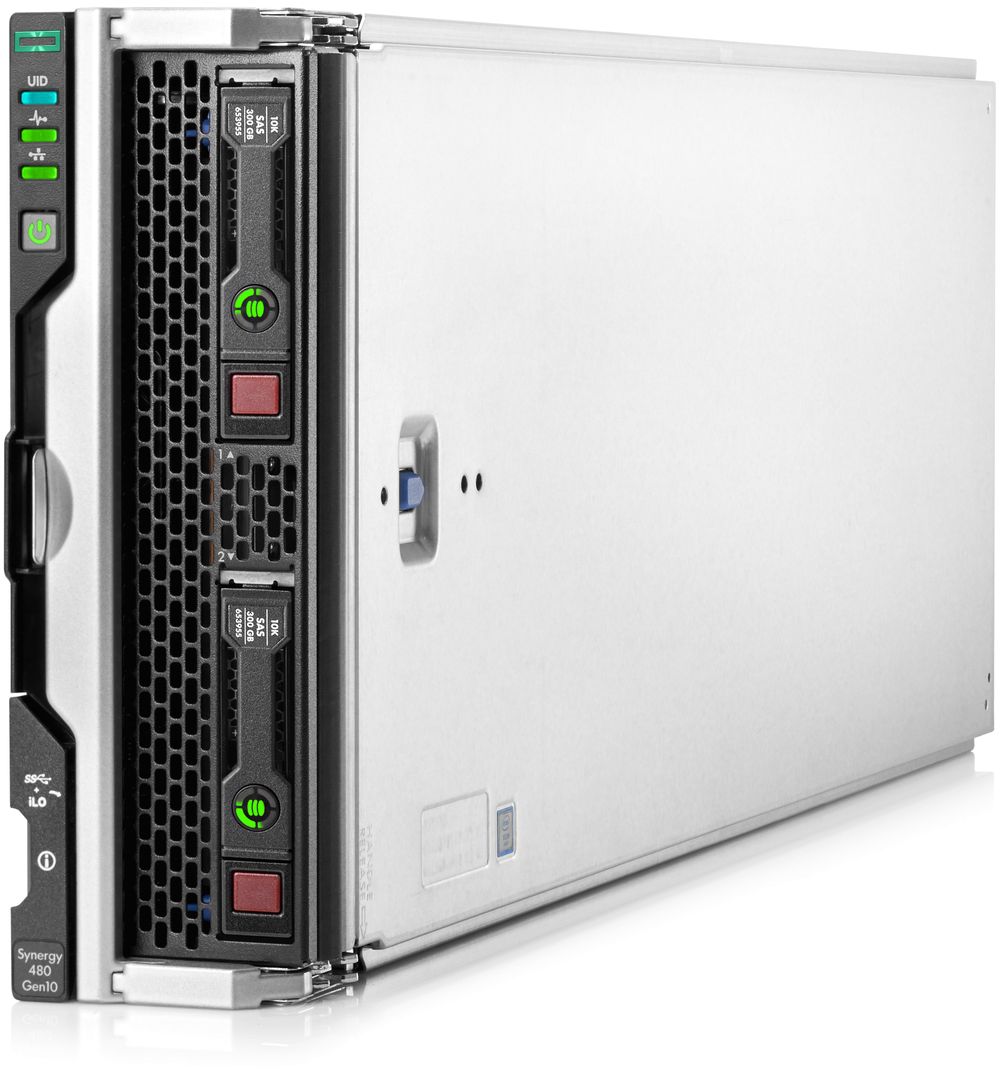

HPE Synergy 480 Gen10 Compute Module (871940‑B21)

Общее описание

Модуль HPE Synergy 480 Gen10 представляет собой вычислительный узел платформы HPE Synergy — модульной инфраструктуры для конвергентных центров обработки данных.
Разработан для интеграции в шасси HPE Synergy 12000 Frame, обеспечивая общие ресурсы питания, охлаждения и сети.
Поддерживает два процессора Intel Xeon Scalable Gen2, высокоскоростную DDR4 Smart Memory, контроллеры HPE Smart Array и интерфейсы для гибкого хранения и вычислений.

Технические характеристики
Форм‑фактор

• Полувысокий вычислительный модуль (half‑height, single‑width)
• Совместим с Synergy 12000 Frame (до 12 модулей на шасси)
• Предназначен для установки через управляемый бекплейн Synergy Fabric

Процессор

• До 2 × Intel Xeon Scalable второго поколения (Bronze – Platinum)
• Поддерживаются Xeon Gold 6248R, 6252, 6230 и др. (до 28 ядер на CPU)
• Сокеты LGA3647 с поддержкой AVX‑512, Speed Shift, Unit Boost
• Максимальная суммарная производительность до 3 TFLOPS на модуль

Память

• 24 слота DDR4 RDIMM/LRDIMM
• Частота до 2933 МГц, ECC Smart Memory (RDIMM P00922‑B21, LRDIMM P00926‑B21)
• Максимум 3 ТБ RAM при использовании 128 GB LRDIMM модулей
• Режимы ECC, Mirroring, Online Spare

Подсистема хранения

• До 2 внутренних устройств SFF (2.5") SAS/SATA/SSD Hot‑Plug
• Возможность инсталляции контроллера HPE Smart Array P408i‑a SR Gen10 (P01366‑B21)
• Поддержка RAID 0/1/5/10/50/60
• Доступно решение HPE Synergy Storage Module для расширения до 10 дисков
• Интерфейсы SAS 12 Gb/s и NVMe PCIe Gen3

Сеть и ввод‑вывод

• Через Synergy Composer и Virtual Connect интерфейсы для Ethernet, FC, FCoE
• До 4 встроенных 10/20 Gb адаптеров Mezzanine (P08437‑B21, P09725‑B21)
• Поддержка SR‑IOV, PXE Boot, FlexLOM

Управление и безопасность

• Встроенный контроллер HPE iLO 5 с Secure Root of Trust
• Поддерживает iLO Advanced (P19786‑B21)
• Интеграция с HPE OneView для автоматизации жизненного цикла модулей
• TPM 2.0 (P02318‑B21), Secure Boot, Runtime Firmware Validation

Охлаждение и питание

• Питание и охлаждение через шасси Synergy Frame (общее)
• Smart Cooling с адаптивным контролем потока воздуха
• Энергопотребление в нагрузке 250‑350 Вт (без дисков)

Дополнительная информация производительности
• С двумя Xeon Gold 6248R (24×2 ядра) модуль обеспечивает ≈ 4800 баллов в SPEC CPU2017 rate, производительность на уровне высоких виртуализационных нагрузок.
• Пропускная способность памяти до 280 ГБ/s на модуль.
• Архитектура Synergy обеспечивает до 50 ГБ/s выделенной фабричной пропускной способности через интерконнект.
• Средняя задержка межмодульного доступа к хранилищу < 0.6 мс.

Рекомендуемые комплектующие и соответствующие парт номера
Процессоры

• Xeon Gold 6248 (2.5 ГГц, 20 ядер) – P17791‑B21
• Xeon Gold 6252 (2.1 ГГц, 24 ядра) – P17793‑B21
• Xeon Platinum 8260 (2.4 ГГц, 24 ядра) – P09687‑B21

Память

• 32 GB DDR4‑2933 RDIMM – P00922‑B21
• 64 GB DDR4‑2933 RDIMM – P00924‑B21
• 128 GB DDR4‑2933 LRDIMM – P00926‑B21

Накопители

• 1.92 TB SAS 12G MU SFF SSD – P18431‑B21
• 2.4 TB SAS 12G RI SFF SSD – P23361‑B21
• 1.8 TB SAS 10K SFF HDD – P14685‑B21

Контроллеры

• Smart Array P408i‑a SR Gen10 – P01366‑B21
• Smart Array E208i‑a SR – P01367‑B21
• Synergy Storage Module Control Kit – 804338‑B21

Сетевые адаптеры

• Synergy 10/20 Gb SFP+ Mezz Module – P09725‑B21
• Intel X710 Dual 10Gb Mezz – P08437‑B21

Безопасность и управление

• iLO Advanced License – P19786‑B21
• TPM 2.0 Module – P02318‑B21

Размер и вес

• Высота – 6.7 см
• Ширина – 20.0 см
• Глубина – 54.0 см
• Вес пустого модуля ≈ 5.6 кг
• Вес в максимальной конфигурации ≈ 8.5 кг
